GNS3模擬器使用教程-基礎篇

來源：塔塔 更新時間：2013-08-08

更多

一、基礎篇

GNS3是一款圖形網絡模擬器，它可以模擬非常復雜的網絡。它是基于Dynagen和Dynamips的圖形化軟件，可以輕易的設計出來自己所需要的拓撲圖，而且因為加載的是真實的IOS，所以就像真機一樣能運行絕大部分指令。（最近版0.7已經可以模擬JUNOS！）

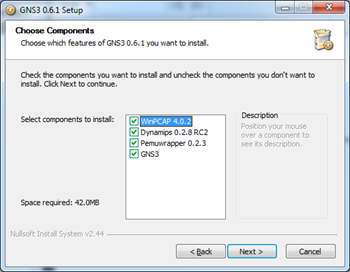

Step1.安裝GNS3

Window Vista或者Windows 7的用戶建議不要按照默認安裝在C盤下，否則有可能運行不起來，建議裝在D盤下。

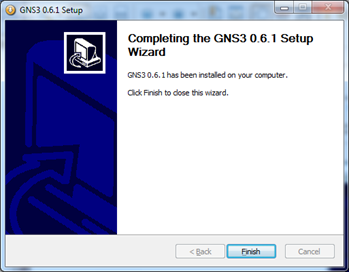

一路next到結束,finish。

Step2.GNS3基本設設置

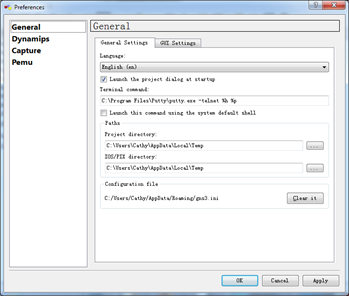

安裝完運行GNS3，第一次運行會出現向?qū)?，點第一個，之后會出現右圖的設置界面。在language里面選擇“簡體中文”，然后點選APPLY就會讓GNS3變成中文。

將默認的工程目錄和IOS/PIXOS目錄改變（temp文檔容易被清理且不易找），我們可以在GNS3的安裝目錄（默認是C:\Program Files\GNS3）下新建兩個文件夾，一個叫temp一個叫IOS，分別放工程文件和IOS文件。

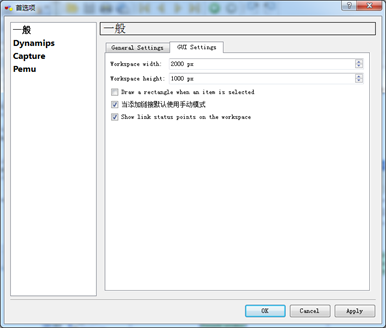

切換到GUI SETTINGS，勾選“當添加鏈接默認使用手動模式”。

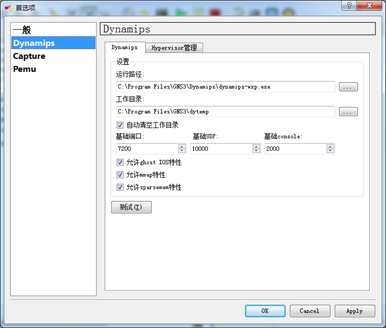

點選左邊的“dynamips”，進行設置，工作目錄可以改成GNS3下的C:\Program Files\GNS3\dytemp（需自己手動新建），然后勾選下面的三個“允許”，如果你安裝GNS3是默認安裝可以點擊“測試”來測試一下Dynamips是否正常。

基礎設置就到此結束，點OK返回。

Step3.IOS設置

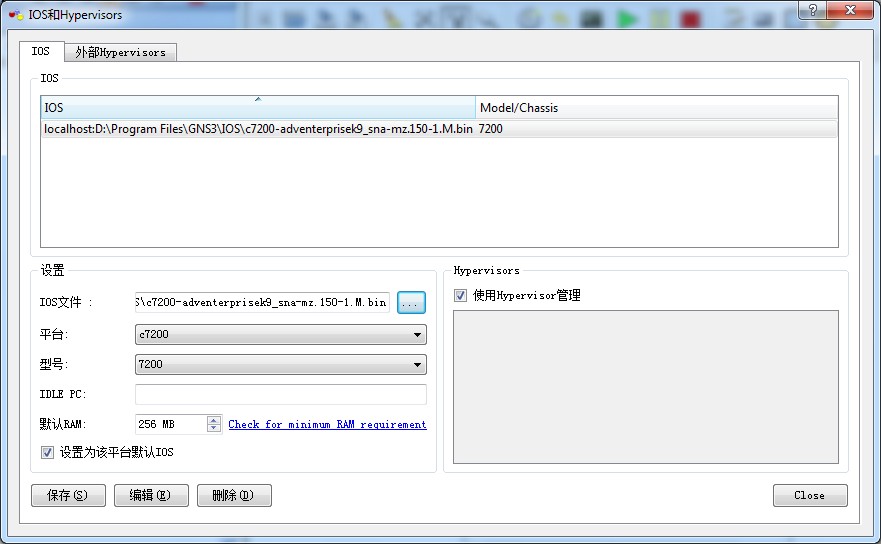

下面我們把壓縮包中（或者網上下載）的IOS拷貝進IOS文件夾C:\Program Files\GNS3\IOS，然后在GNS3中點“編輯”-“IOS和hypervisors，這里我們以c7200-adventerprisek9_sna-mz.150-1.M.bin這個IOS為例，在IOS文件中找到c7200-adventerprisek9_sna-mz.150-1.M.bin，然后點保存。低配置機器可以考慮用2691的IOS。

Step4.簡單測試一下

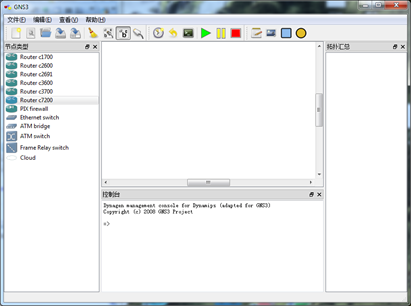

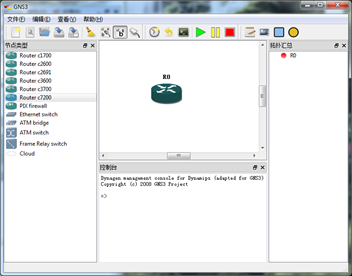

回到主界面之后，從左邊的節點類型里面，在C7200上按住鼠標左鍵將其拖入中間區域拖入之后，按綠色的箭頭讓路由器開始運行

然后我們打開超級終端或者secureCRT登陸路由器，選擇telnet模式，地址為127.0.0.1，端口號默認為2000（R1為2001，R2為2002以此類推），端口號可以通過在路由器上點擊右鍵，選“修改Console號”來修改。連入之后看到Would you like to enter the initial configuration dialog? [yes/no]: 時輸入 n ，然后回車兩次，直到Router>出現，表示能正常運行沒什么大問題。

Step5.修改IDLE-PC值（此步至關重要）

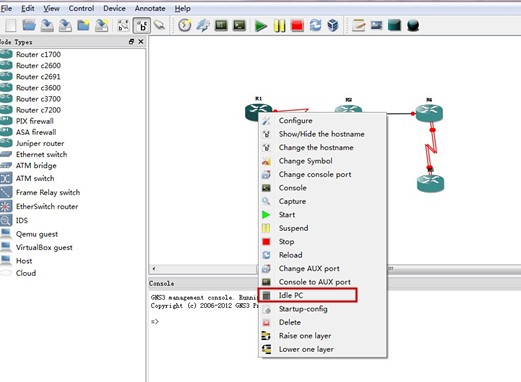

修改合適的IDLE-PC值可以降低CPU的使用率，使我們可以同時開啟多達數十臺路由器都不卡。此時回到GNS3界面，在路由器上點右鍵，選擇Idle-PC，出現對話框后，選擇一個帶*的IDLE值，如果出現多個，可以多次嘗試。可以看到現在沒優化IDLE值的時候CPU使用率非常高，我們選擇一個帶*的IDLE值，確定。如果發現沒有明顯改觀，就換另一個值，經過多次嘗試之后發現CPU使用率變得很低了。

Step6.設置路由器

在路由器上點右鍵，“配置”，如有多臺相同型號的路由器同時設置，請選擇多個之后在任意一臺路由器上點右鍵再配置。我們在插槽1中選擇PA-4T+，這樣就給7200添加了4個Serial接口，可以按照實驗需求自行添加所需模塊，T結尾的為Serial接口，E為Ethernet接口，F(xiàn)E為fast-Ethernet接口。

Step7.稍復雜的拓撲

點選 可以給我們的路由器之間連線，點選之后左鍵點擊路由器給各個路由器連線。好啦，通過基礎篇的內容相信你已經掌握GNS3的用法啦，那就趕快做實驗吧~

---
